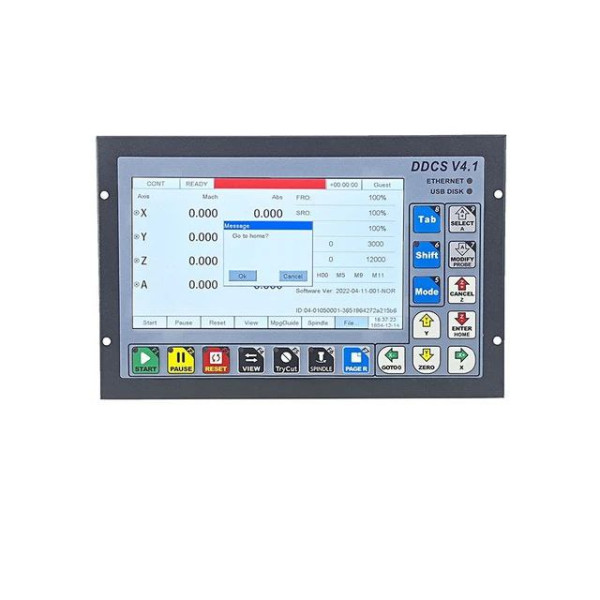

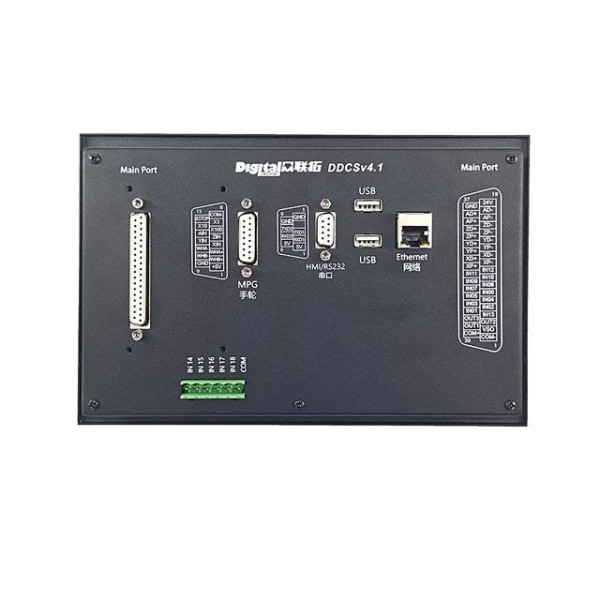

Контролер DDCSv4.1 на 3 осі

DDCS V4.1 є трьох- або чотиривісним автономним контролером руху, оновленим з версії DDCS V3.1. Він успадковує прості та ефективні функції серії DDCS. Оновлена версія має вдосконалений алгоритм, додані інструкції програмування, інструкції з обертання, покращену функцію моделювання і підтримку конфігурації порту 10. Функціонал контролера DDCS CNC був загалом покращений, що робить його більш стабільним та більш відповідним до потреб клієнтів.

DDCS V4.1 CNC система використовує ARM + FPGA дизайн, де ARM займається частиною аналізу коду, а FPGA завершує основний алгоритм та контроль імпульсів, використовуючи 32-бітний генератор швидкості, що забезпечує високу роздільну здатність швидкості та прискорення. Завдяки розумному дизайну, надійному управлінню та зручній експлуатації, DDCS V4.1 покращує функції та структуру компонування панелі.

DDCS V4.1 також підтримує універсальний сумісний з FANUC набір інструкцій G і успадковує основні функції DDCS V3.1. Користувачі, які володіють DDCS 3.1, можуть швидко освоїти роботу з DDCS V4.1 та ефективно використовувати його можливості.

Параметри продуктивності:

- 7-дюймовий екран з 17 клавішами; 18 анодних ізольованих цифрових вхідних інтерфейсів; 3 анодні ізольовані цифрові вхідні порти;

- Оновлений алгоритм для планування руху, що робить шлях малих сегментів гладкішим через конфігуровані помилки контуру;

- Один канал 0-10 В для управління швидкістю обертання шпинделя з аналоговим вихідним інтерфейсом, шпиндель може бути налаштований як сервошпиндель;

- 3-4-осьовий режим приводу з диференціальним режимом та подвійним імпульсним режимом, максимальна вихідна частота інтерполяційного імпульсу — 500 кГц;

- Основний чіп управління ARM9 та чіп FPGA core;

- Живлення основного пристрою управління — 24VDC, з силою струму не менше 0,5А; живлення порту 10 також 24VDC з силою струму щонайменше 0,5А;

- Якщо порт 10 не працює, всі порти 10 недійсні;

- Підтримка стандартного MPG;

- Підтримка одновісної ручної пробіжки, зв'язку та фіксованої відстані роботи кнопок панелі;

- Підтримка роботи зазначеної лінії та операцій із найближчими точками;

- Підтримка налаштування "плаваючого" інструменту, встановлення фіксованого інструменту, налаштування кутових точок та вимірювання довжини інструменту;

- Підтримка обробки масиву, послідовної обробки, плоского фрезерування та циліндричного фрезерування;

- Підтримка офсетного регулювання 4 осей X, Y, Z, A;

- Підтримка точок зупинки паузи, точок відключення живлення та точок зупинки навантаження;

- Підтримка роботи з безліччю заготовок, з можливістю зберігання походження та завантаження;

- Підтримка центрального управління осей X та Y;

- Підтримка операції моделювання з можливістю збільшення для перевірки відповідності програмованого шляху очікуванням, а також перевірки обмежень програмного забезпечення. Під час моделювання можна зробити паузу за бажанням;

- Після натискання кнопки "Пуск" система зупиниться на точці зупинки симуляції;

- Зв'язок між контролером та комп'ютером через порт Ethernet, що зручно для читання та копіювання файлів;

- Пам'ять контролера — 1 Гб; команда G також може бути зчитана з і-диска, розмір файлу команди G не обмежений;

- Мова контролера підтримує всі мови завдяки міжнародному кодуванню;

- V4.1 підтримує лише тип NPN кінцевих вимикачів.

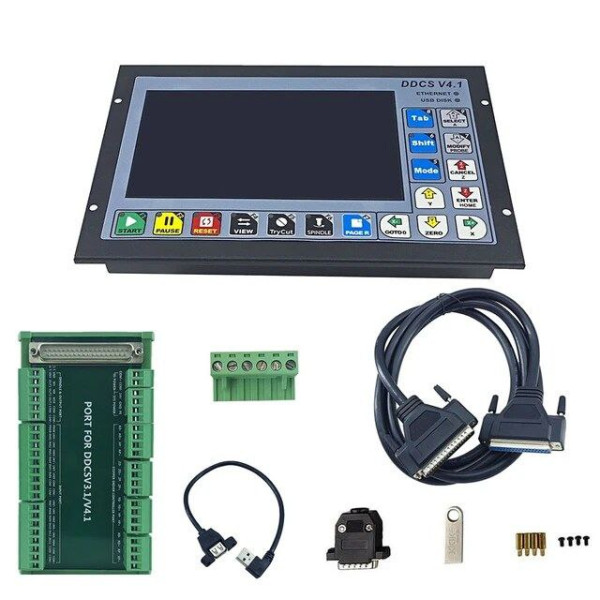

Комплектація:

1 × DDCSV4.1 ЧПУ контролер 4 осі

1 × 4 ГБ USB флеш-накопичувач

1 × подовжувальний кабель USB та інші дрібні аксесуари

1 × паралельний з'єднувальний кабель

1 × розділова панель
