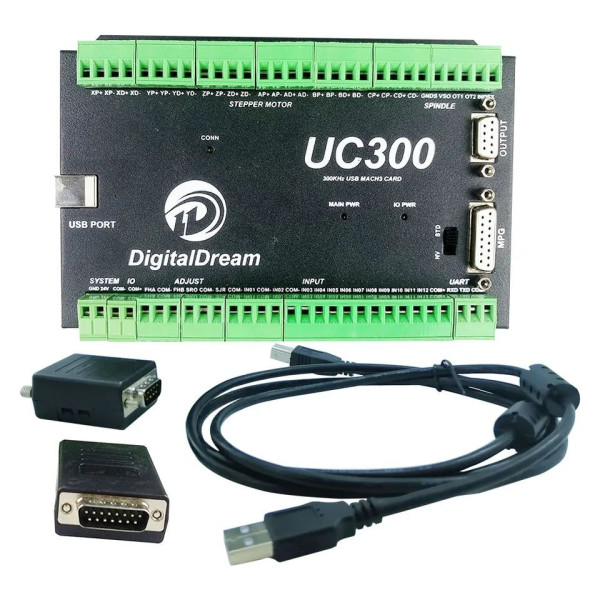

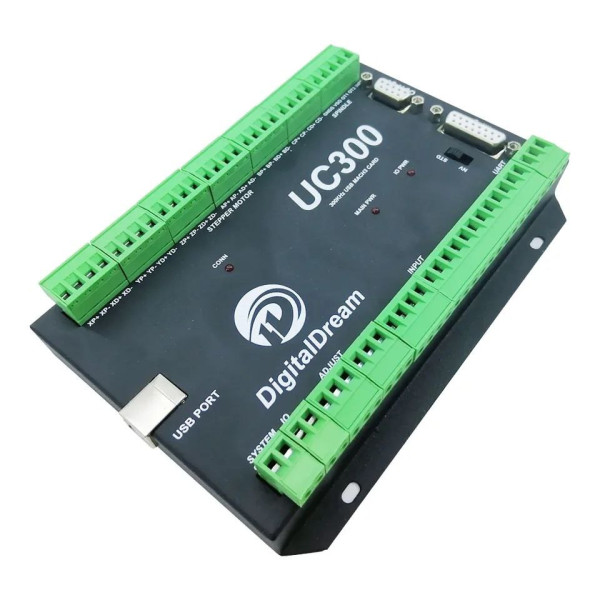

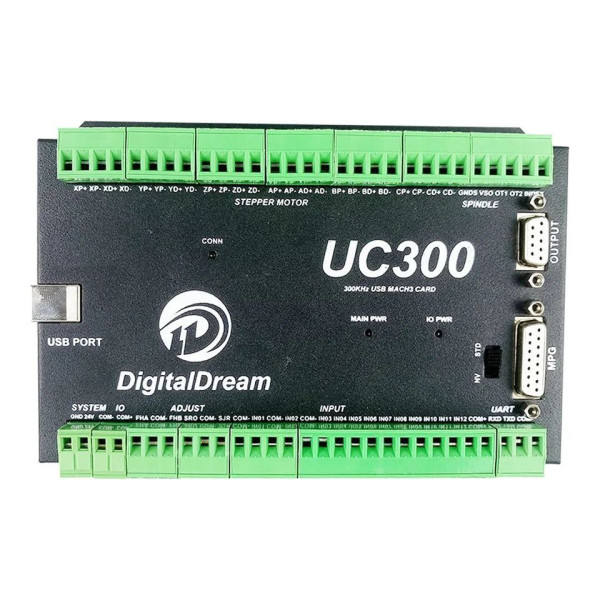

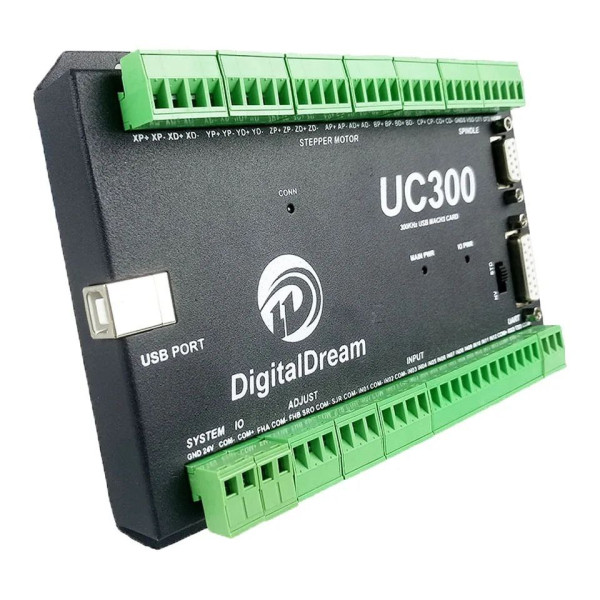

Контролер UC300-T3

UC300 є покращеною версією NVUM. Основна вихідна частота кожної осі UC300 становить 300 кГц, що перевищує NVUM, де ця частота складає 200 кГц. UC300 також пропонує інтерфейс MPG і загальний інтерфейс, який є більш зручним у використанні.

UC300 є високопродуктивним зовнішнім контролером руху для Mach3, підтримує програмне забезпечення Mach3 через USB-порт. Він підтримує стандартні MPG та Digital Dream MPG. Контролер здатен обмінюватися даними з комп'ютерною мережею через USB-порт.

Пристрій підключається до комп'ютера за допомогою стандартного USB-кабелю. Рекомендується використовувати екранований USB-кабель для надійного з'єднання ізоляції від зовнішніх перешкод.

UC300 призначений для управління верстатами з кроковими або серводвигунами, що підтримують імпульсний інтерфейс та інтерфейс напрямку. Контролер здатний виводити максимальну частоту кроку 300 кГц для кожної з трьох осей.

Основні характеристики UC300 включають:

- Управління рухом по трьох осях (X, Y, Z) з максимальною вихідною частотою 300 кГц на вісь.

- USB-зв'язок з програмним забезпеченням Mach3.

- Основне живлення 24 В постійного струму зі струмом більше 1 А.

- Вхід-вивід живлення 24 В постійного струму для вводу-виводу.

- 12 оптоізольованих цифрових вхідних портів та 10 оптоізольованих цифрових вихідних портів.

- 1 аналоговий вихідний порт з регульованою швидкістю 0-10 для шпинделя, який може бути налаштований на вихід ШІМ.

- ARM чіп управління рухом і два релейні виходи.

- Сумісність зі стандартними MPG та Digital Dream MPG.
