Пульт ручного керування WHB03 бездротовий NCStudio

Для активації пульта спершу треба розкрити відсік для батарей, встановити дві батареї типу AA, дотримуючись полярності, закрити відсік. Далі потрібно натиснути сріблясту кнопку у верхньому правому куті пульта. Пульт не ввімкнеться, якщо заряд батарей занадто малий. Рекомендується встановлювати нові батареї, оскільки пристрій дуже чутливий до заряду, і може не включитися. Якщо заряд батарей недостатній для старту пульта, на індикаторі червоний світлодіод із зображенням розрядженої батареї буде блимати. Також пульт не включиться, якщо ShuttlePro не підключено до комп'ютера.

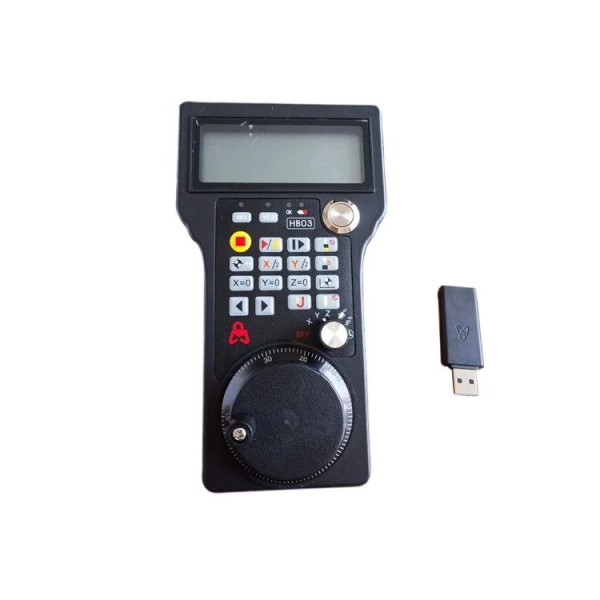

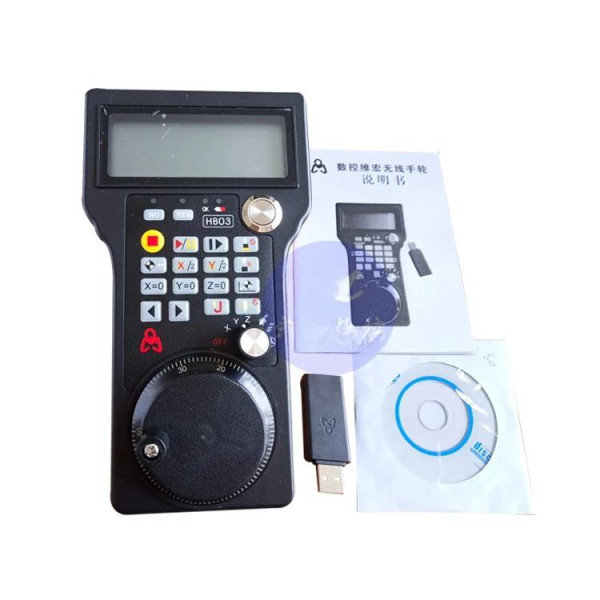

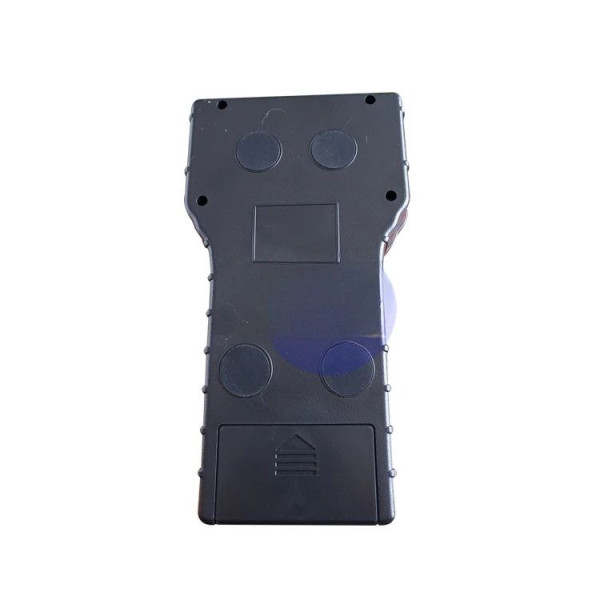

Пульт обладнаний п'ятьма програмованими кнопками для макросів, перемикачем і маховиком. У комплекті з пультом для маховика йде додаткова ручка і шуруп для монтажу. Шуруп вставляється у додаткову ручку і закручується в спеціальний отвір на ручці маховика. Після кожної взаємодії з пультом (натискання кнопок, обертання маховика і т.д.), якщо сигнал отримано, буде світитися зелений індикатор "OK". Задня частина пульта має два сильні магніти для стійкого закріплення на обладнанні або металевій поверхні, як горизонтально, так і вертикально.

Функції кнопок пульта:

- Функції ручки перемикача:

  - Показ осей X, Y, Z, A.

  - Показ шпинделя та подачі при перемикачі у положенні "Spindle" (шпиндель) та "Feed" (подача).

Енкодери для ручного управління здатні здійснювати 100 імпульсів на оберт, швидко перемикати між трьома осями і рівнем, та мають 13 функціональних кнопок. Пристрій працює на частоті 433 МГц в ISM-діапазоні з 32 каналами на крок 1 МГц, має потужність передавача 10 дБ і чутливість прийому -98 дБ. Максимальна відстань передачі становить до 40 метрів. Для живлення потрібні дві батарейки типу АА (не входять до комплекту). Корпус виготовлений з ударостійкого пластику. Розміри пристрою складають 21 х 9 х 5.5 см, а вага - 0.325 грама.
